2.2 등각 투상법

2.2.1 등각 투상법 소개

등각 투상법은 3차원 객체를 2차원 평면에 효과적으로 표현하는 제도 기법입니다. 세 축이 서로 120°의 각을 이루는 기본 구조 위에 물체의 높이, 너비, 깊이를 옮겨 그림으로써, 정면, 평면, 측면을 하나의 투상면에서 동시에 볼 수 있게 합니다.

이 방식은 물체의 세 면이 한 투상도에 모두 나타나므로 전체적인 형태와 구조를 직관적으로 이해할 수 있는 장점이 있습니다. 수평선에 대해 한 축은 수직으로, 나머지 두 축은 각각 30°의 경사로 설정되어 삼각자 같은 간단한 도구만으로도 정확한 도면을 그릴 수 있어 건축, 기계 부품, 소규모 객체 디자인 등 다양한 분야에서 활용됩니다.

2.2.2 등각 투상법 연습 1(소마 퍼즐 각 조각)

실습 활동: 소마 퍼즐 조각을 2배 확대하여 등각 투상도로 나타냅니다.

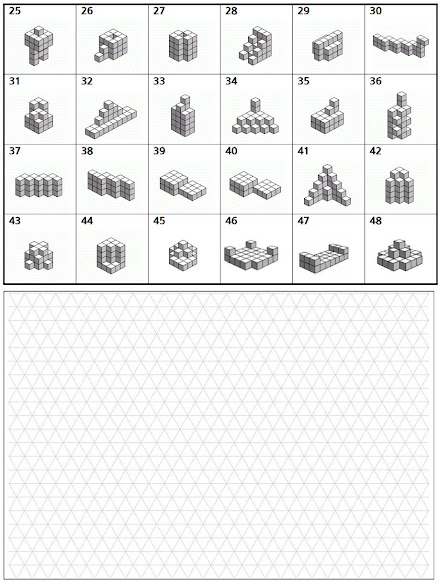

2.2.3 등각 투상법 연습 2(소마 퍼즐로 조립한 형태)

실습 활동: 소마 퍼즐로 조립한 형태 중 하나를 선택하여 등각 투상도로 표현합니다.
